高放熱DIP8パッケージ採用　スイッチング電源用パワーIC「STR3A42xHD/MDシリーズ」

2,372 YOU

アットプレス最新のニュース一覧
2025年9月19日11時0分

サンケン電気株式会社(埼玉県新座市北野3-6-3)は、電源IC「STR3A42xHD/MDシリーズ」のうち、「STR3A424HD」および「STR3A426MD」の量産を開始しました。

STR3A42xHD/MDシリーズは、パワーMOSFETと電流モード型PWM制御ICを1パッケージにしたPWM型スイッチング電源用パワーICです。

熱伝導率の高い樹脂を使った高放熱DIP8パッケージを採用しています。従来のDIP8(6ピン抜き)は片側2端子(7～8ピン)がドレイン端子でしたが、高放熱DIP8パッケージは、片側4端子(5～8ピン)すべてがドレイン端子となり、基板への放熱経路が拡大しました。

これにより、700V/1.4Ω品で比較した場合、従来のDIP8(6ピン抜き)の最大出力電力*が約23Wであったのに対し、高放熱DIP8パッケージの最大出力電力*は約32Wとなり大電力化が可能になりました。

*アダプタ(AC85～265V)を想定

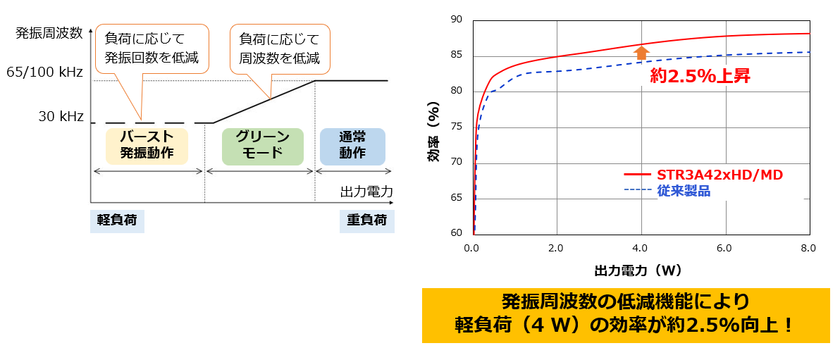

負荷の状態に応じて自動的にグリーンモード、バースト発振モードに切り替えを行い、軽負荷から重負荷まで全負荷範囲で効率を向上します。

さらに、保護機能が充実しており、構成部品が少なく、コストパフォーマンスの高い電源システムを容易に構成できます。

冷蔵庫や洗濯機などの白物家電電源、AC/DCアダプタ、その他 SMPS向けの製品です。

詳細URL： https://www.semicon.sanken-ele.co.jp/newproduct/#P-66121

STR3A42xHD/MDシリーズ

■製品外観

パッケージ名称：DIP8

単位：mm、端子部Pbフリー(RoHS対応)

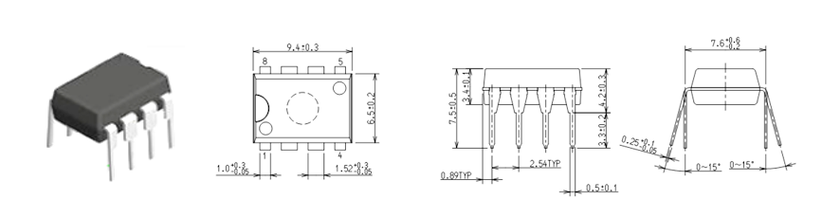

DIP8パッケージ　外観と寸法

■ラインアップ

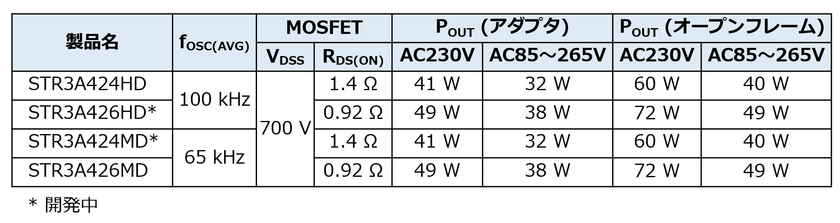

STR3A42xHD/MDシリーズラインアップ

■用途

●AC/DC アダプタ

●白物家電

●その他 SMPS

■特徴

●Pbフリー(RoHS対応)

●高放熱パッケージ

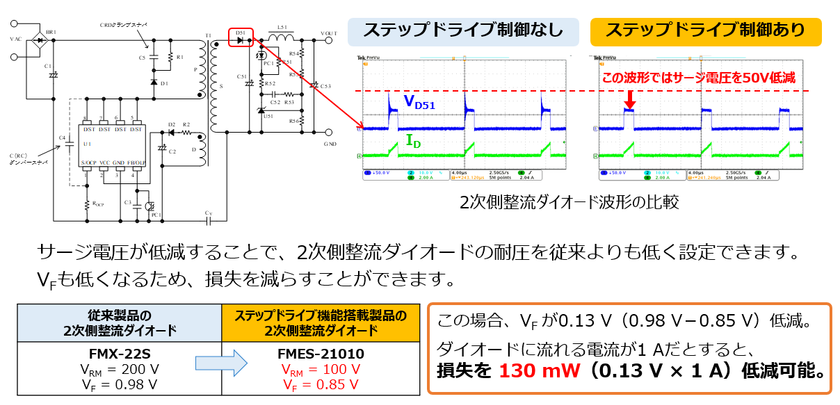

●回路効率の向上(ステップドライブ制御により、2次側整流ダイオードに従来よりも低耐圧品を選定でき、低VF化が可能)

●電流モードPWM制御

●ソフトスタート機能

●オートスタンバイ機能

●無負荷時入力電力PIN＜15mW

●動作モード

●通常時：PWMモード

●軽負荷時：グリーンモード

●スタンバイ時：バースト発振モード

●ランダムスイッチング機能

●スロープ補正機能(サブハーモニック発振の防止)

●リーディング・エッジ・ブランキング機能

●バイアスアシスト機能

●保護機能

・過電流保護(OCP)：パルス・バイ・パルス

　2種類のOCPを搭載、入力補正機能付き

・タイマー内蔵過負荷保護(OLP)：自動復帰

・過電圧保護(OVP)：自動復帰

・過熱保護(TSD)：ヒステリシス付き自動復帰

■放熱性を向上

従来のDIP8パッケージの製品は、高圧端子(5ピン)と低圧端子(7、8ピン)の空間距離を確保するため、抜きピンを採用していました。STR3A42xHD/MDシリーズは、熱伝導率の高い樹脂を採用していることに加え、片側4端子(5～8ピン)すべてをドレイン端子とし基板への放熱経路を広くすることで、従来の6ピン抜きのDIP8パッケージよりも放熱性を大幅に向上させました。

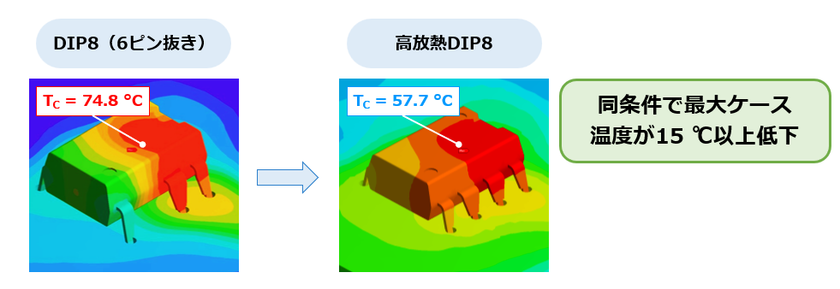

下の図のように、高放熱DIP8パッケージのほうが広い範囲に熱を分散し、ケース温度の最大値を下げることができています。
